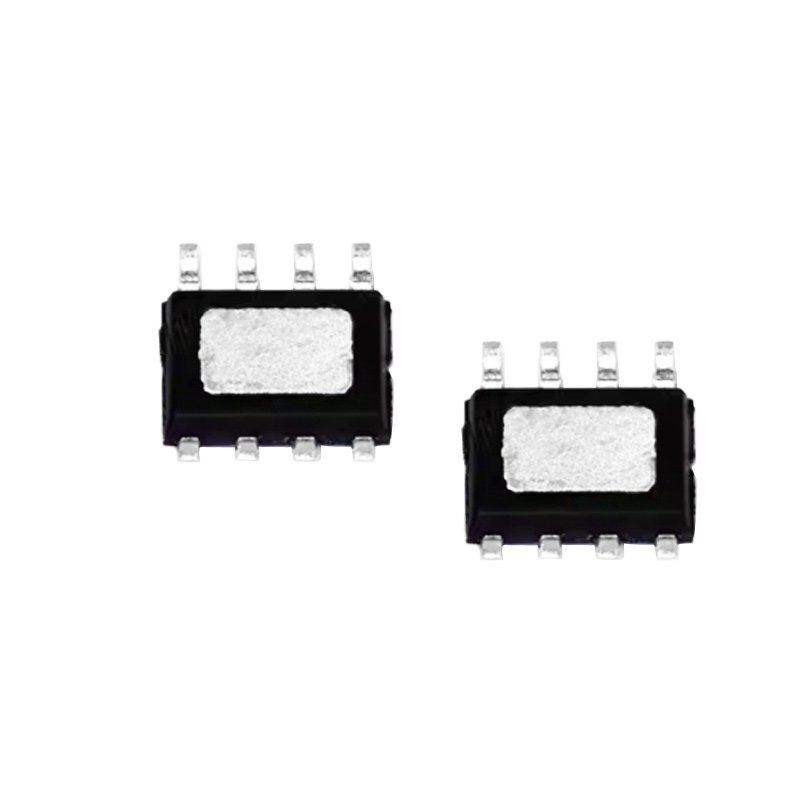

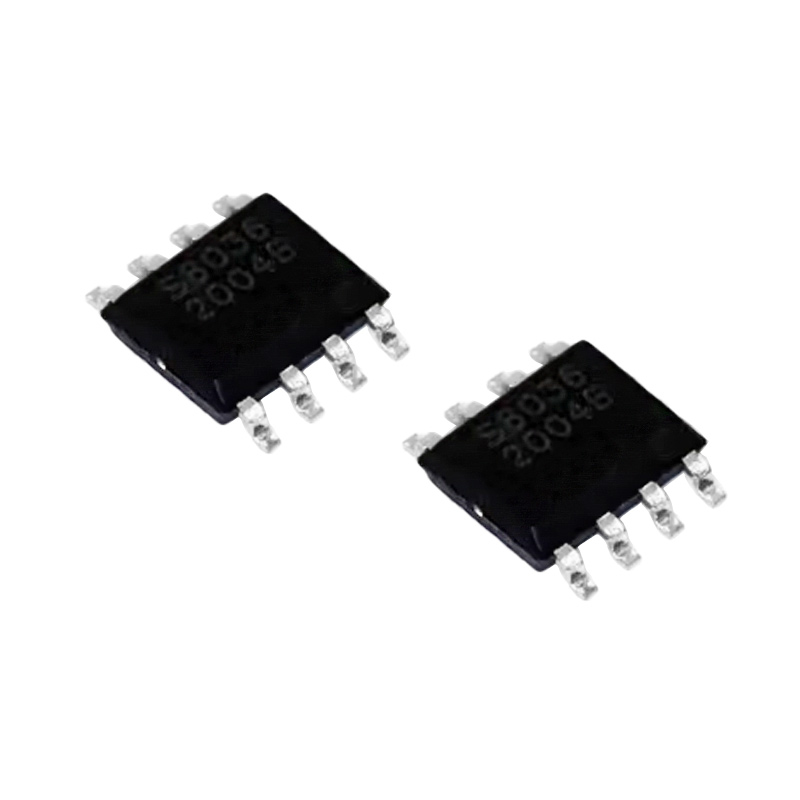

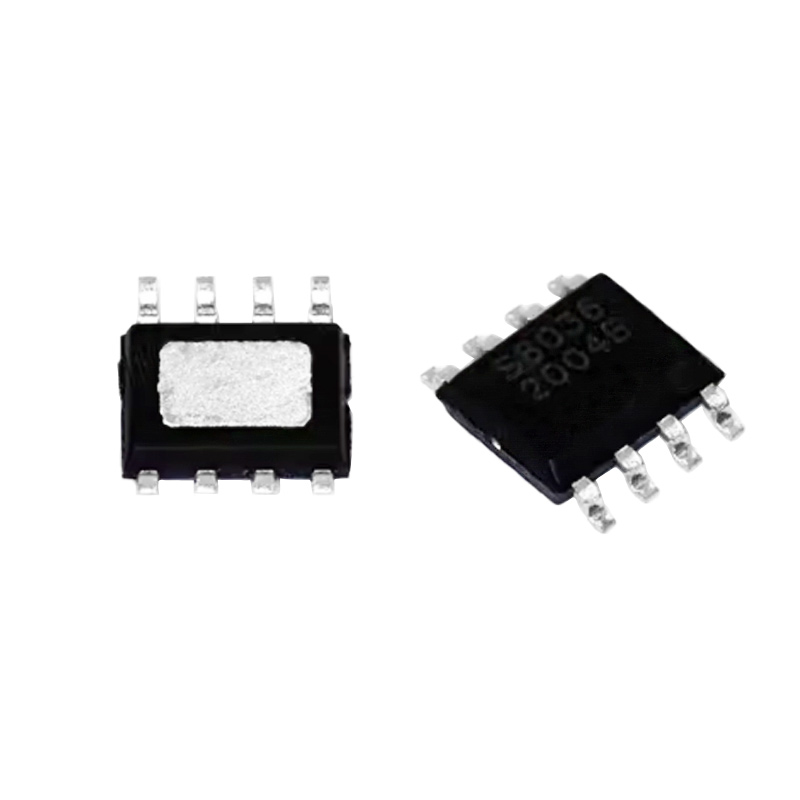

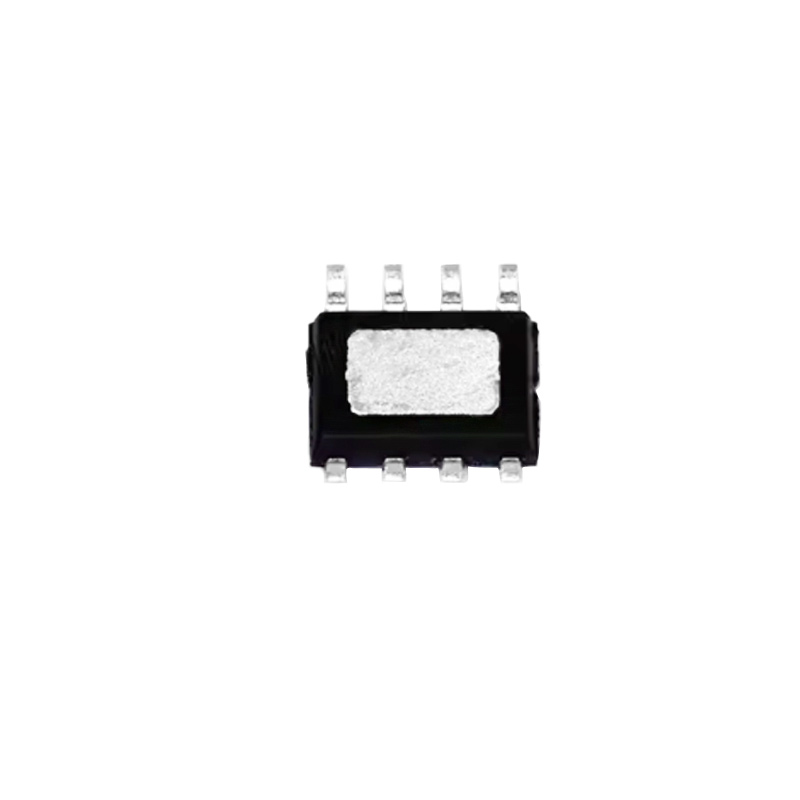

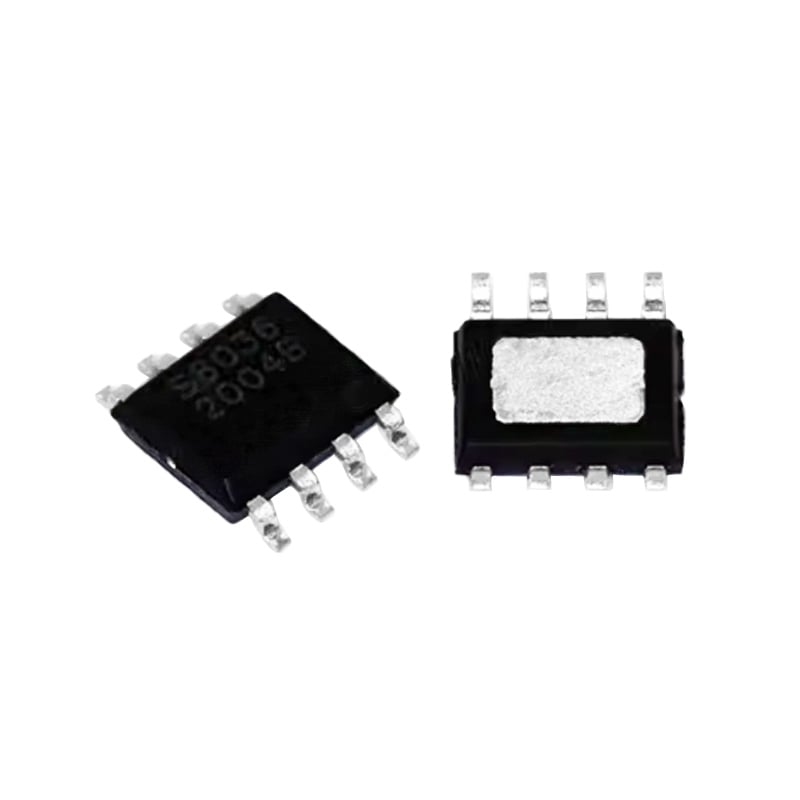

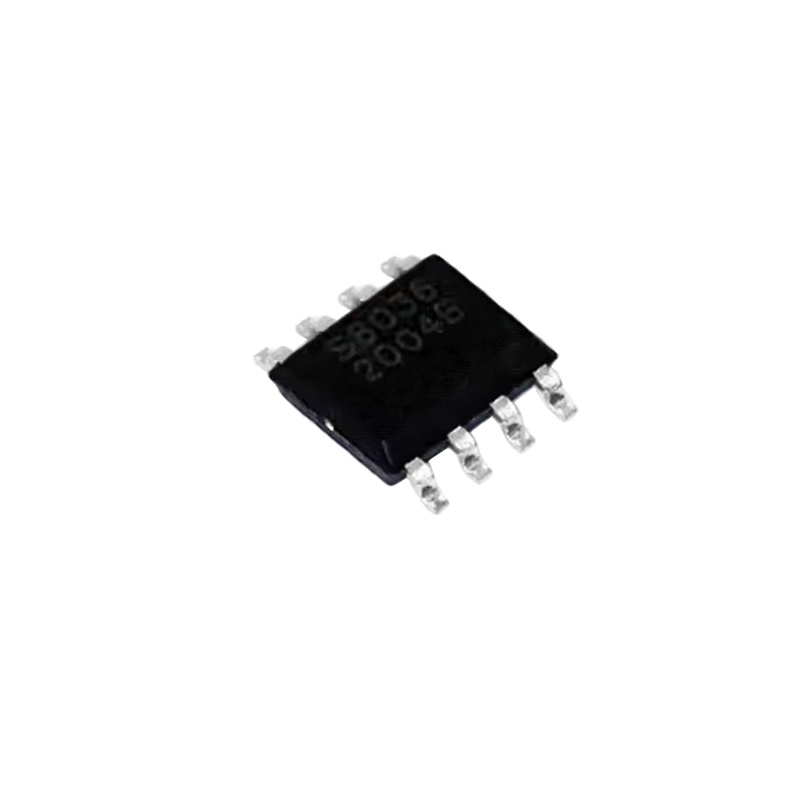

STI8036 هو منظم جهد أحادي ودارة واجهة تُستخدم في مستقبلات الأقمار الصناعية التناظرية والرقمية، وتلفزيون الأقمار الصناعية، وبطاقات OC الأقمار الصناعية، إلخ، في عبوة ESOP8. تصميم مخرج STI8036 اختياري: مصدر طاقة 14V/19V، كفاءة عالية، يمكن إرسال إشارة TONE بتردد 22kHz إلى المحول الترددي أو صندوق التبديل متعدد الطرق تحت LNB في طبق القمر الصناعي. STI8036 يحتوي على محول BOOST ومنظم خطي منخفض الضوضاء. مستوى الضوضاء هو 40mV@20MHz BWL. المخرج المنخفض الضوضاء يتجنب تدهور حساسية Tuner وDISH LNA، وكفاءته تصل إلى 90%.
| سمات | 650mVpp حل شريحة واحدة؛ 22kHz نغمة، 10µs Trise/Tfall أقل ضوضاء تمرير؛ جهد LNB (الدرجة 2: 14V و 19V) متوافق مع المعايير العالمية، مرحلة إخراج دفع وسحب؛ تقليل 14V → 19V و 19V → 14V الإخراج؛ إدخال نغمة خارجية 22kHz؛ محول DC/DC BOOST مدمج وكفاءة MOSFET طاقة عالية مدمجة (87% نموذجية) |
| تردد التبديل | 1.0MHz منظم خطي منخفض الضوضاء مدمج |
| جهد التشغيل | 5.0V، 3.3V، 2.5V، 1.8V متوافق مع المنطق |
| حماية الدوائر القصيرة | حماية من الدائرة القصيرة الداخلية، OCP، حماية OTP |
| التغليف | ESOP8 |
| التطبيقات |
مصدر طاقة LNB لـ DVB-S/S2/ABS جهاز استقبال رقمي بطاقة تلفزيون الأقمار الصناعية |
